Một số thử nghiệm quan trọng đối với nhựa - phần 2

Kiểm tra chỉ số dòng chảy chảy (Kiểm tra tốc độ dòng chảy)

cần thiết Thiết bị kiểm tra: Máy đo tốc độ dòng chảy chảy / máy đo tốc độ dòng chảy

Melt flow index: nó là một giá trị thể hiện tính lưu động của vật liệu nhựa trong quá trình chế biến.

Phương pháp thử: Cho phép các hạt nhựa trong một khoảng thời gian nhất định (10 phút), nhiệt độ và áp suất nhất định ( phụ thuộc vào các tiêu chuẩn khác nhau và các vật liệu khác nhau), tan chảy trong chất lỏng nhựa, và sau đó qua một khuôn đúc có đường kính nhất định (Φ2. 095mm ± 0.005mm) so với trọng lượng hoặc khối lượng. Phương pháp chỉ định là MFI: khối lượng chất lỏng; MVR: thể tích chất lỏng.

  Mục đích của bài kiểm tra: Chỉ ra sự lỏng lẻo xử lý của vật liệu nhựa. Giá trị lớn hơn có nghĩa là khả năng chảy tốt hơn. Giá trị nhỏ có nghĩa là khả năng chảy nhanh hơn.

Trong vi mô, chỉ số dòng chảy chảy lớn hơn có nghĩa là độ nhớt nhỏ hơn và trọng lượng của phân tử nhỏ hơn, Ngược lại, nó có nghĩa là độ nhớt của nhựa càng cao và trọng lượng của phân tử càng lớn.

Thí nghiệm kéo và thử uốn

cần thiết Thiết bị kiểm tra: Máy thí nghiệm kéo / máy kiểm tra đa năng

Thí nghiệm kéo: Kiểm tra các tính chất cơ bản của vật liệu polyme, ứng suất ứng với vật liệu, sự biến dạng đo, ứng suất, ứng suất và đường cong biến dạng là phương pháp phổ biến nhất. Hai đầu của spline với một thiết bị cố định, áp dụng các hướng của tải kéo, cho đến khi thiệt hại cho căng thẳng và biến dạng.

Môđun đàn hồi: E = (F / S) / (dL / L) (vật liệu trong giai đoạn biến dạng đàn hồi, ứng suất và tỉ lệ tỉ lệ căng thẳng của mối quan hệ) mô đun đàn hồi "là một mô tả vật lý của tính đàn hồi vật liệu, là một thuật ngữ chung, bao gồm "mô đun của Young", "mô đun cắt", "mô đun khối lượng" và như vậy.

Mô đun đàn hồi là tham số hiệu suất quan trọng của vật liệu kỹ thuật. Từ quan điểm vĩ mô của xem, mô đun đàn hồi là thước đo kích thước của đối tượng chống lại khả năng biến dạng đàn hồi. Từ quan sát vi mô, nó là nguyên tử, ion hoặc phân tử Giữa cường độ liên kết của phản ứng.

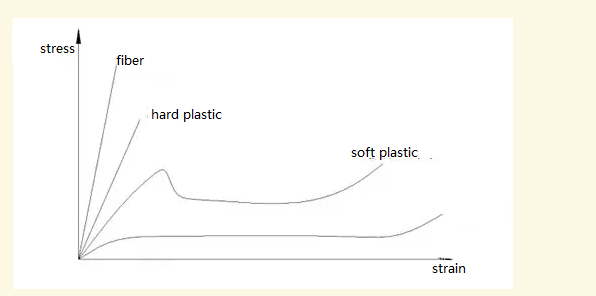

Thay đổi khác nhau căng nhựa dẻo

Sức mạnh: Khả năng tối đa của một vật liệu để chịu được sự biến dạng hoặc hư hỏng nhựa dưới tải trọng.

Yield strength: vật liệu có khả năng chịu được sự biến dạng của nhựa.

Sức căng : Sức căng kéo lớn nhất được duy trì bởi mẫu vật cho đến khi bị vỡ trong quá trình thử kéo.

Ứng suất kéo căng: Tải trọng trên mặt cắt ban đầu của mẫu trong phạm vi đo.

Gãy nứt gãy kéo : σt-εt ứng suất đường cong trên gãy xương.

Tỉ lệ năng suất kéo : σt-εt ứng suất tại điểm năng suất trên đường cong.

Thời gian giãn nở : Tỉ lệ tăng khoảng cách giữa đường dây và thanh đo ban đầu khi mẫu vỡ.

Yield điểm : σt-εt đường cong σt không tăng với εt điểm ban đầu.

Chú thích:

E lớn hơn, vật liệu càng cứng, và mềm hơn

Σb hoặc σy càng lớn, vật liệu càng mạnh, ngược lại yếu hơn;

Các εb hoặc S lớn hơn, vật liệu cứng hơn, và càng giòn thì.

Các yếu tố ảnh hưởng đến tính dẻo kéo

(1) Các điều kiện khuôn: do các khiếm khuyết vi mô và sự khác biệt vi mô của mẫu;

(2) nhiệt độ và độ ẩm;

(3) Tốc độ kéo: nhựa là vật liệu dẻo dai, quá trình giãn nở ứng suất và tỷ lệ biến dạng liên quan chặt chẽ đến nhu cầu của một quy trình thời gian;

(4) tiền xử lý: vật liệu trong quá trình chế biến, do thời gian làm lạnh và làm mát và tốc độ khác nhau, dễ dàng sản xuất tập trung căng thẳng địa phương, sau khi một nhiệt độ nhất định của xử lý nhiệt hoặc điều trị ủ, có thể loại bỏ các căng thẳng nội bộ và tăng cường sức mạnh ;

(5) Tài sản vật chất: tính kết tinh, định hướng, trọng lượng phân tử và sự phân bố của nó, độ liên kết chéo;

(6) lão hóa: cường độ lão hóa giảm đáng kể.

Kiểm tra hiệu suất uốn: Chiều dài spline trên một chiều dài nhất định của hai điểm tựa, ở một tốc độ nhất định ở giữa ứng dụng tải khi uốn, cho đến khi phá vỡ hoặc để đạt được một số lượng nhất định của áp lực uốn khi phương pháp tính toán là bài kiểm tra uốn

Sức mạnh uốn: lực khi lực được áp dụng ở trung tâm của spline, spline bị phá vỡ, hoặc số lượng biến dạng là 5%. Sức căng uốn là một bài kiểm tra đối kháng khi spline bị biến dạng.

Môđun uốn: đề cập đến tỷ lệ cường độ của lực tác động từ phần trên của tâm của spline đến sự biến dạng được tạo ra bởi spline. Mô đun uốn cong càng lớn, độ cứng càng cao, mô đun uốn càng nhỏ và chất dẻo mềm hơn.
